auxalia Civil Infra Tools – Vom 2.5D Leitungskataster in die 3D Infrastrukturplanung

Die auxalia Civil InfraTools sind als neues Produkt der auxalia WESTCAM Group releast.

Als neue Sammlung von vielen nützlichen Werkzeugen für Autodesk Civil 3D 2025 steht das Produkt ab sofort zur Verfügung und kann bei uns auf Anfrage erworben werden.

Im ersten Release haben wir uns in enger Zusammenarbeit mit der GEOBOX AG auf Funktionen konzentriert, die einen Kanalbestand aus einem GIS-System (über einen LandXML-Export) optimal zu einem 3D-Kanalbestand aufbereiten.

Aktuelle Herausforderungen

GIS-Daten, welche mehrheitlich in 2.5D vorliegen und schon viele Objektinformationen haben, sollen möglichst optimal in 3D als Bestandsmodell für Civil 3D weiterverwendet werden können.

Allerdings werden für Projektgrundlagen oft immer noch in manueller Arbeit Geometrien aus Plänen oder 2D-Zeichnungen übernommen und Versorgungsnetze neu erfasst. Eine grosse Herausforderung ist daher ein geschickter Umgang mit fehlenden Höheninformationen zu Schächten und Haltungen.

Unsere Lösung

Mit dem GEOBOX Fachschalenexport und den auxalia Civil InfraTools haben wir einen Prozess entwickelt, der von einem GIS-Kanalbestand über eine LandXML zu einem Bestandsmodell in Civil 3D führt.

In Civil 3D integrieren sich die auxalia Civil InfraTools direkt in die Oberfläche unter das neue Register auxalia.

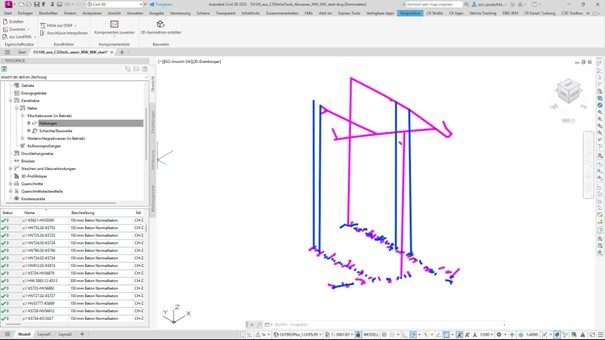

Unser Workflow beginnt zunächst mit dem Standard-LandXML-Import eines Kanalnetzes unter Verwendung der «Vollständigen auxalia Komponentenliste», welche Teil der Auslieferung ist. Nach dem LandXML-Import zeigt sich in Civil 3D dieses typische Bild. Viele Schächte und Haltungen haben keine Höheninformationen und liegen nicht auf der Höhe des Digitalen Geländemodells.

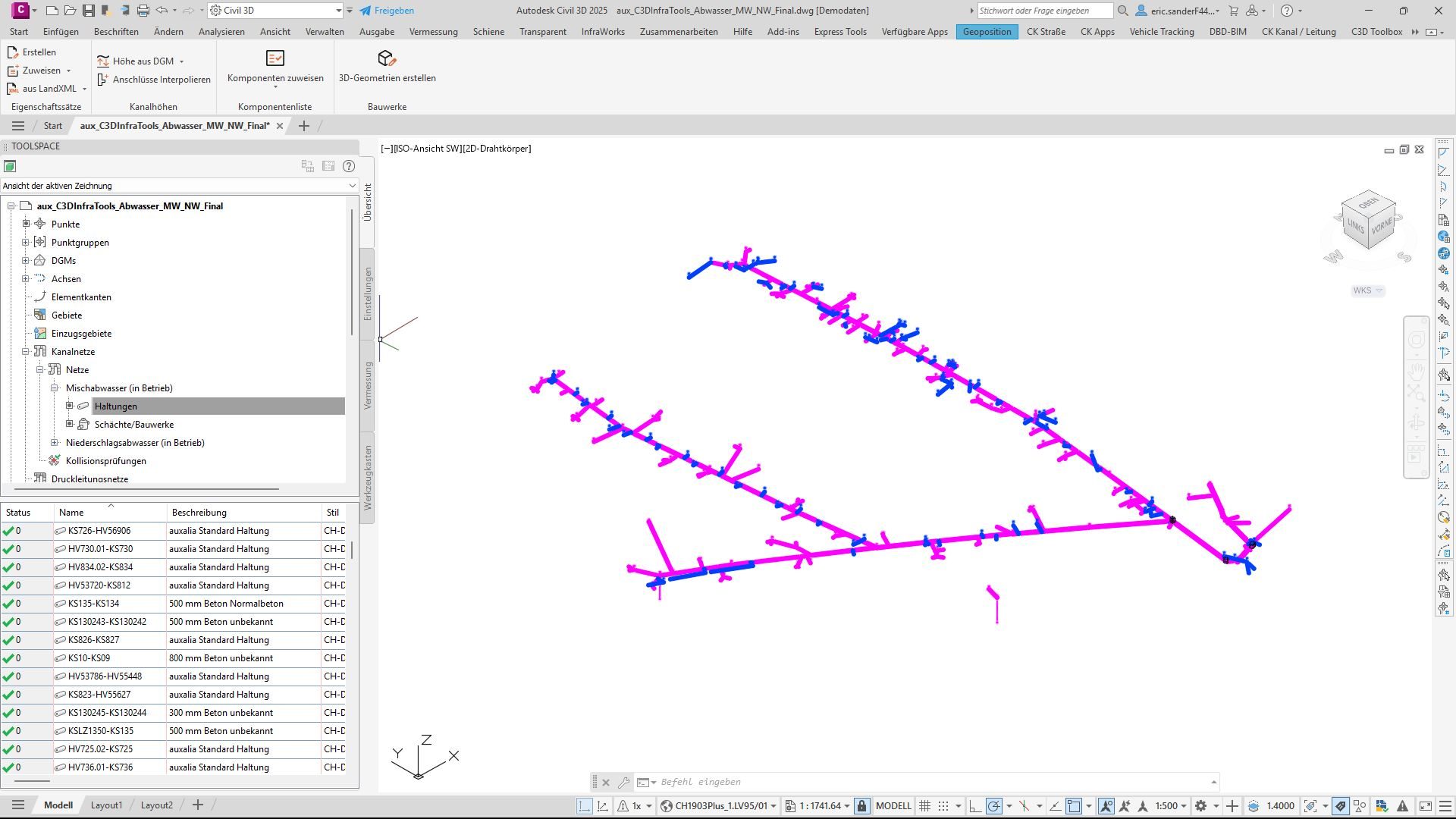

Mit den auxalia Civil InfraTools lösen wir diese Herausforderung, in dem fehlende Höheninformationen bei Schächten und Haltungen durch Standardtiefen ermittelt und fehlende Höhen von Anschlussleitungen interpoliert werden.

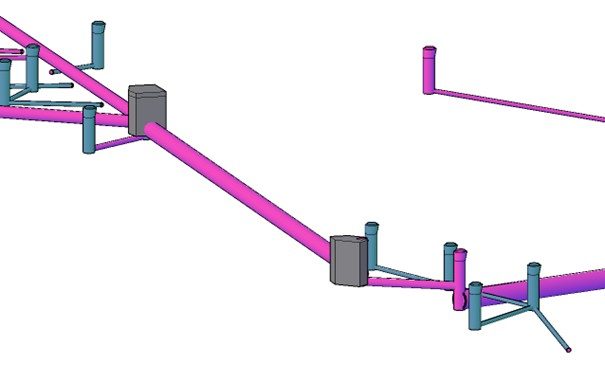

Zusätzlich wird das Modell durch Eigenschaftssätze und Attribute mit Informationen aus dem GIS-System angereichert. Zwischen den GIS- und Civil 3D-Kanalkomponenten erfolgt ein intelligentes Mapping. Bei Spezialbauwerken werden Volumenkörper erzeugt, um den Baukörper exakt darzustellen.

Ihre Vorteile auf einen Blick

Mit den auxalia Civil InfraTools verwandeln Sie 2D-Daten effizient in ein hochwertiges 3D-Modell – ganz automatisch. Das Kanalnetz wird präzise generiert, fehlende Höheninformationen werden ergänzt und die Daten mit relevanten Attributen angereichert. So verbessern Sie nicht nur die Modellqualität, sondern schaffen eine fundierte Basis für die weitere Planung. Dank des flexiblen LandXML-Imports ist der Datenfluss zudem unabhängig vom verwendeten GIS-System – für maximale Effizienz und Kompatibilität.

Weitere Informationen zu den auxalia Civil InfraTools finden Sie  hier.

Weitere Informationen zum GEOBOX Fachschalenexport finden Sie hier.

Civil InfraTools jetzt live in Aktion sehen

Wie genau die Transformation von 2D- und 2.5D-Daten in ein hochwertiges 3D-Bestandsmodell gelingt, zeigen Ihnen Thomas Pfarrwaller (GEOBOX AG) und Eric Sander (auxalia GmbH) in dieser auxalia Keynote.

Erleben Sie anhand eines konkreten Beispiels, wie GIS-Daten mit Hilfe des GEOBOX Fachschalenexports und der auxalia Civil InfraTools automatisiert in Autodesk Civil 3D überführt, fehlende Höheninformationen ergänzt und zusätzliche Attribute eingebunden werden – für ein modellbasiertes Arbeiten in der Infrastrukturplanung.
